AutoCAD Electrical v23.0.83.0 PC版

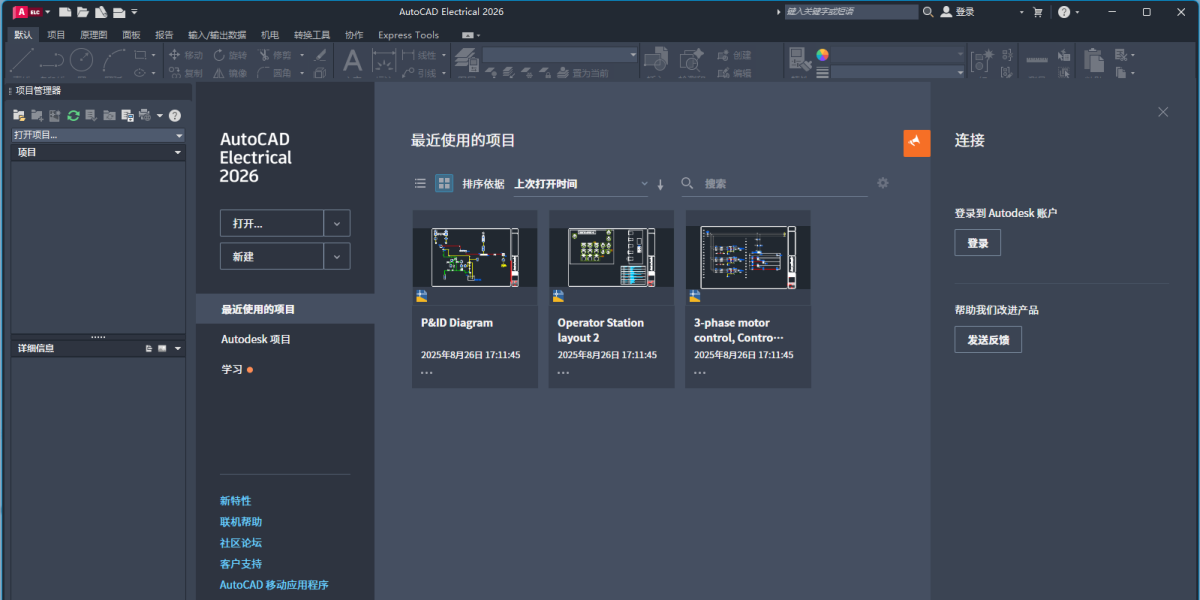

软件介绍

AutoCAD Electrical工具集是一款电气设计软件，是借助 AutoCAD 专业设计和绘图软件绘制电气图纸时可以使用的专业工具集，适用于规划和创建电气设备，以处理特定的工作流程。利用AutoCAD，电气工程师可以快速设计集成系统，所用时间远远少于手动创建相应流程时通常所需的时间。AutoCAD Electrical的电气设计功能可帮助您创建、修改和记录电气控制系统，将工作效率提升高达95%。借助 Electrical 工具组合，可以访问包含 65,000 多个智能电气符号的库，自动对导线进行编号并生成元件标记，自动生成和更新多个自定义报告。

软件特色

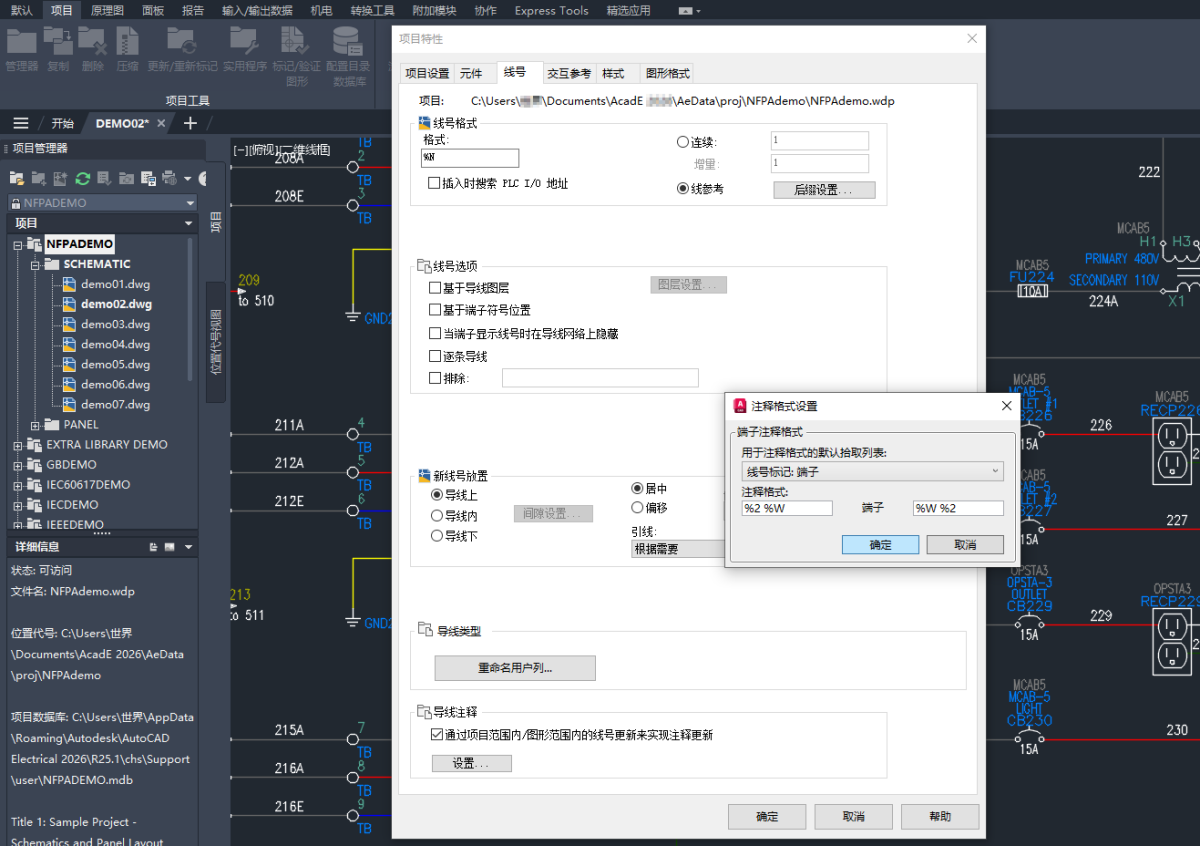

1.更新面板示意图中的线号注释

更新面板示意图中的线号注释(包括端子)，同时更新项目范围或图形范围内的线号。

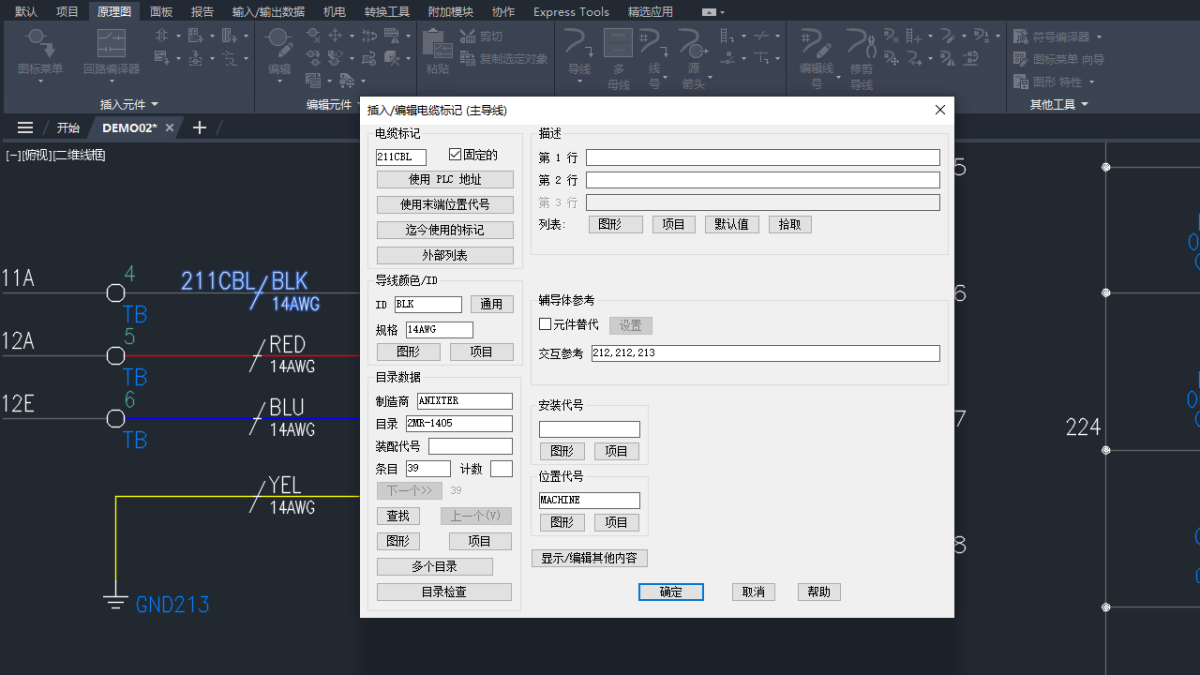

2.包含规格信息的增强型电缆标记库

显示电缆标记的规格信息以及导线颜色或 ID。

3.活动见解

新的“更改内容”见解概述了在“保存的活动”之间所做的编辑，从而允许您高效地继续工作。

4.连接的支持文件

支持文件现已连接，这意味着 Autodesk Docs 项目中的所有图形和协作者都可以共享一组支持文件。

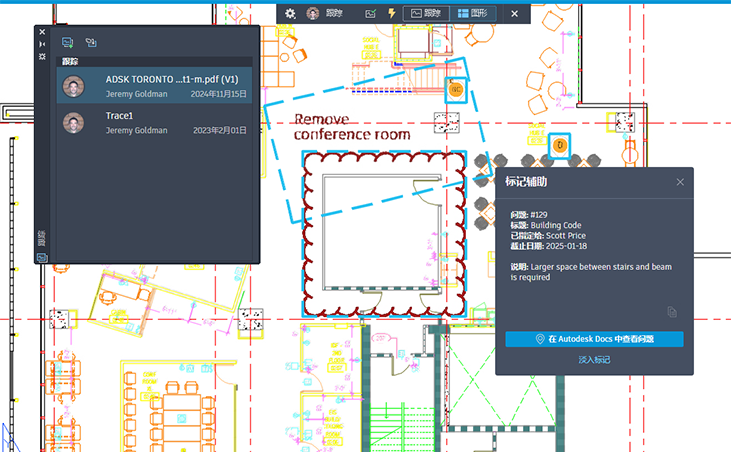

5.标记输入和标记辅助

对“标记输入”和“标记辅助”进行了改进，即在将标记从 Autodesk Docs 输入到 AutoCAD 时，使绘图人员可以更轻松地合并修订。

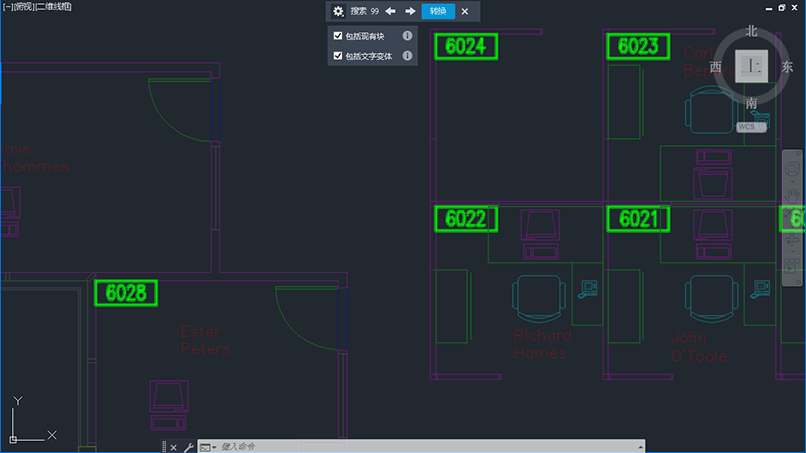

6.智能块：搜索和转换

除了相同的块之外，此功能现在还可以查找文字变体，以进一步简化 AutoCAD 中的重复性任务。

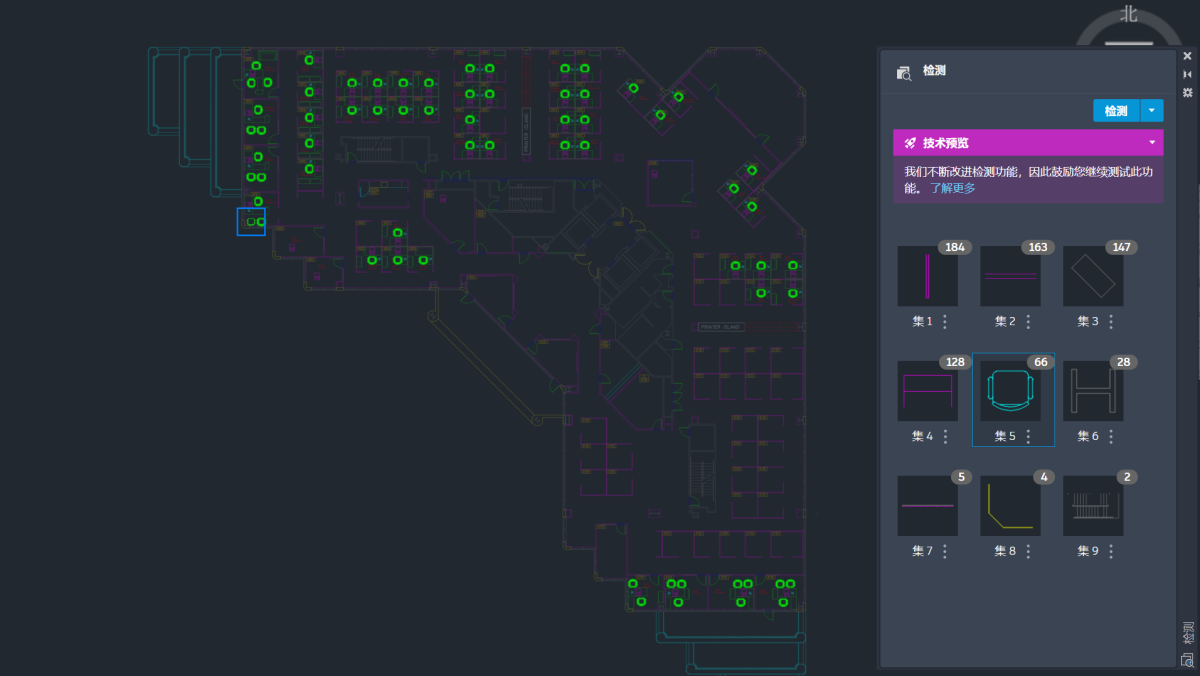

7.智能块：检测和转换

在此版本中，“检测”改进了检测功能，以及更改和编辑主实例的选项。

8.为 CENTERLINE 和 CENTERMARK 添加了图层选项

在此版本中，我们将 CENTERLAYER 系统变量集成到了创建新中心线和中心标记的工作流中。

9.质量改进

源/目标箭头

如果在交互参考设置中配置了 %S，源/目标箭头中的图纸编号则不再重复，因为 %N 替代了这些设置。

现在，AEUPDATESIGREF 在所有类型的更新中具有一致的行为，包括项目范围内、图形范围内和拾取。

现在可以按预期复制目标箭头，并从最近使用、图形或项目按钮中选择源信号代码。

当编辑源箭头符号并将其更改为新的源信号代码时，不再显示导线图层不匹配提示。

自定义源/目标箭头所需的文件已恢复。现在，更新后的步骤在“帮助”中提供。

目录更新

现在，可以使用 TEXTVALUE 在原理图、面板和单线元件之间无缝推送多个目录值。

与原理图元件类似，AEUPDFROMCAT 现在会更新示意图的 TEXTVALUE。

现在，使用目录查找将目录信息指定给示意图时，可以在示意图上正确导入自定义属性的 TEXTVALUE 信息。

端子排编辑器：现在，可按预期在“端子排编辑器”中编辑附件并切换到其他目录条目。

项目管理器

复制项目会自动重命名文件夹以匹配项目名称。

现在，在复制项目时，可以选择驱动器的根目录(例如，D:\)作为新项目位置。

报告

在“项目特性”中选择“逐个零件号”后，“购买结算列表格式”会为具有装配代号的多个目录条目显示正确的条目号。

现在即使 SET 文件具有不受支持的索引值 0(表示第一列作为排序选项)，也可以正常生成 BOM 表报告。

现在，具有多个目录条目和跳线的端子数量会正确显示在 BOM 表报告中。

现在使用基于项目标题栏作为数据字段源的报告格式文件创建图纸清单报告时，列标签(数据字段名称)会与列内容(数据)匹配。

交互参考：在 X-Y 栅格或 X 区域格式参考样式的“浏览”对话框中，交互参考现在可以识别并显示大于 100 的参考编号。

常规

在土耳其语区域设置下，AutoCAD Electrical 不再发生崩溃。

快捷菜单现在可以在 DPI 设置不是 100% 的情况下正确显示位置。

10.GDI 打印增强功能

改进了与 Windows 系统打印机的兼容性，从而更有效地处理自定义配置设置。默认情况下，此增强功能处于启用状态。像往常一样，使用首选的 Windows 系统打印机打印。打印机的自定义设置将在打印期间使用并保存为 .PC3 文件。

11.GPU 文字

增强了 GPU 文字的选择效果，提高了显示质量。使用“图形性能”对话框中的新选项，可以在使用 GPU 加速时更好地控制 TrueType 字体的显示。GPU 文字处理针对中文、日语、韩语以及从右到左的语言(如阿拉伯语和希伯来语)进行了优化。

注：TrueType 字体的 GPU 文字优化仅在 DirectX 12 高级模式下可用。使用 GRAPHICSCONFIG 命令验证设备。

12.对 FASTSHADEDMODE 系统变量的更改

添加了两个支持 FASTSHADEDMODE 的新视觉样式：“隐藏”和“概念”。当使用名称中包含“(快速)”的视觉样式时，FASTSHADEMODE 可提高大型三维模型中的导航性能。

13.性能改进

现在，在打开图形文件期间，光栅图像会在后台异步加载。

14.安装程序

AutoCAD Electrical 2026 工具集提供了更快、更可靠的安装和展开体验。

安装步骤

1、在酷软下载站下载最新版的软件安装包，双击运行

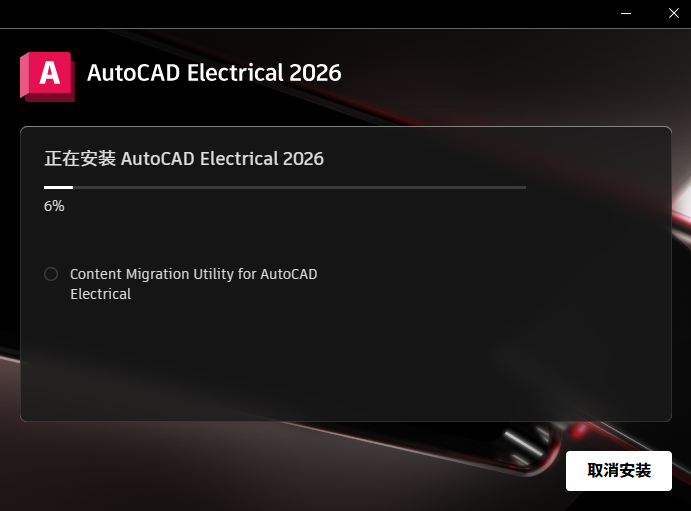

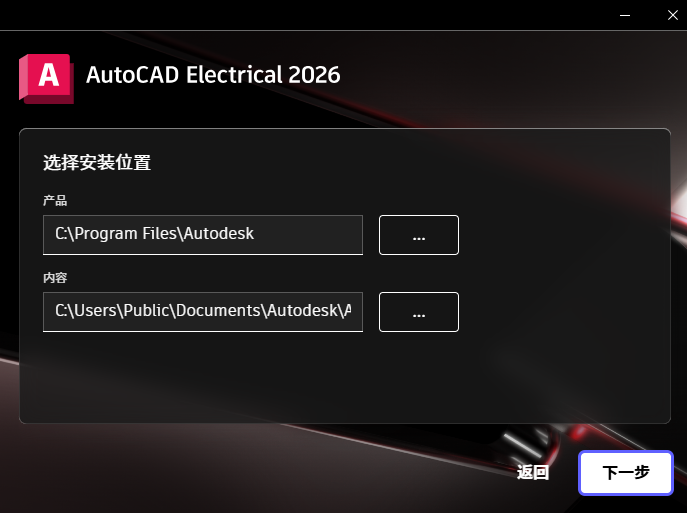

2、安装进行中，耐心等待即可
